該系統由自動活塞式稀油潤滑泵與抵抗式計量件、聯體件等部件組成，由計量件對各潤滑點的供油量進行控制和分配。它的特點如下：

(1)自動活塞式稀油潤滑泵是一種自動間歇的潤滑泵。

(2)潤滑油都經過潤滑泵中的過濾器過濾，過濾精度高，可保證稀油清潔。

(3)潤滑點供油量由計量件控制，可按事先確定的油量比例精確地供油，與潤滑點距離和潤滑泵的遠近無關，油量控制比與計量件的精確有關。

(4)分配系統可使油路在任何一處分流，以使系統中的每個潤滑點均得到供油。系統可設1—50處。

(5)管路壓力損失小，潤滑點可設置在被潤滑設備的任何位置。

(6)采用壓力供油，分配到各潤滑點的油與溫度、粘度變化無關。

(7)整個系統結構緊湊，安裝空間小。該系統適合于滾動軸承、滑動軸承、齒輪、鏈輪、凸輪、導軌等各類運動副的潤滑。系統如圖l

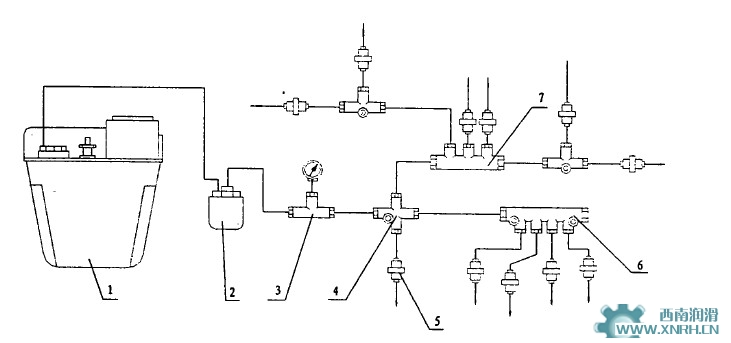

圖 1 抵抗式集中潤滑系統

1—活塞式潤滑泵    2—濾油器    3—三通聯接體    4—抵抗四通聯接體式

5—計量件   6—抵抗三通聯接體式    7—抵抗六通聯接體式
